风机叶轮叶片耐磨防腐涂层喷涂，水泵叶轮耐磨防腐修复，超音速喷涂碳化钨加工
更新时间：2018-04-19 17:19:06
风机叶轮叶片耐磨防腐涂层喷涂，水泵叶轮耐磨防腐修复，我司采用美国普莱克斯JP-8000超音速设备进行喷涂加工

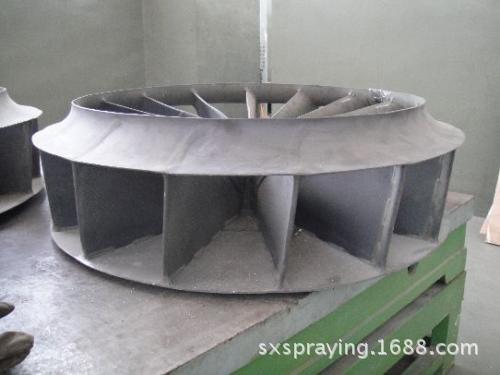

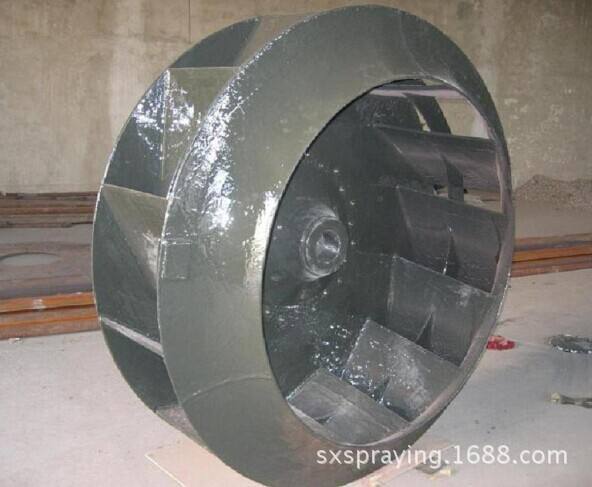

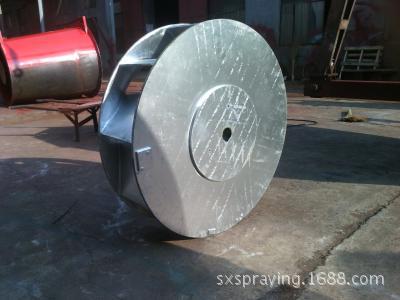

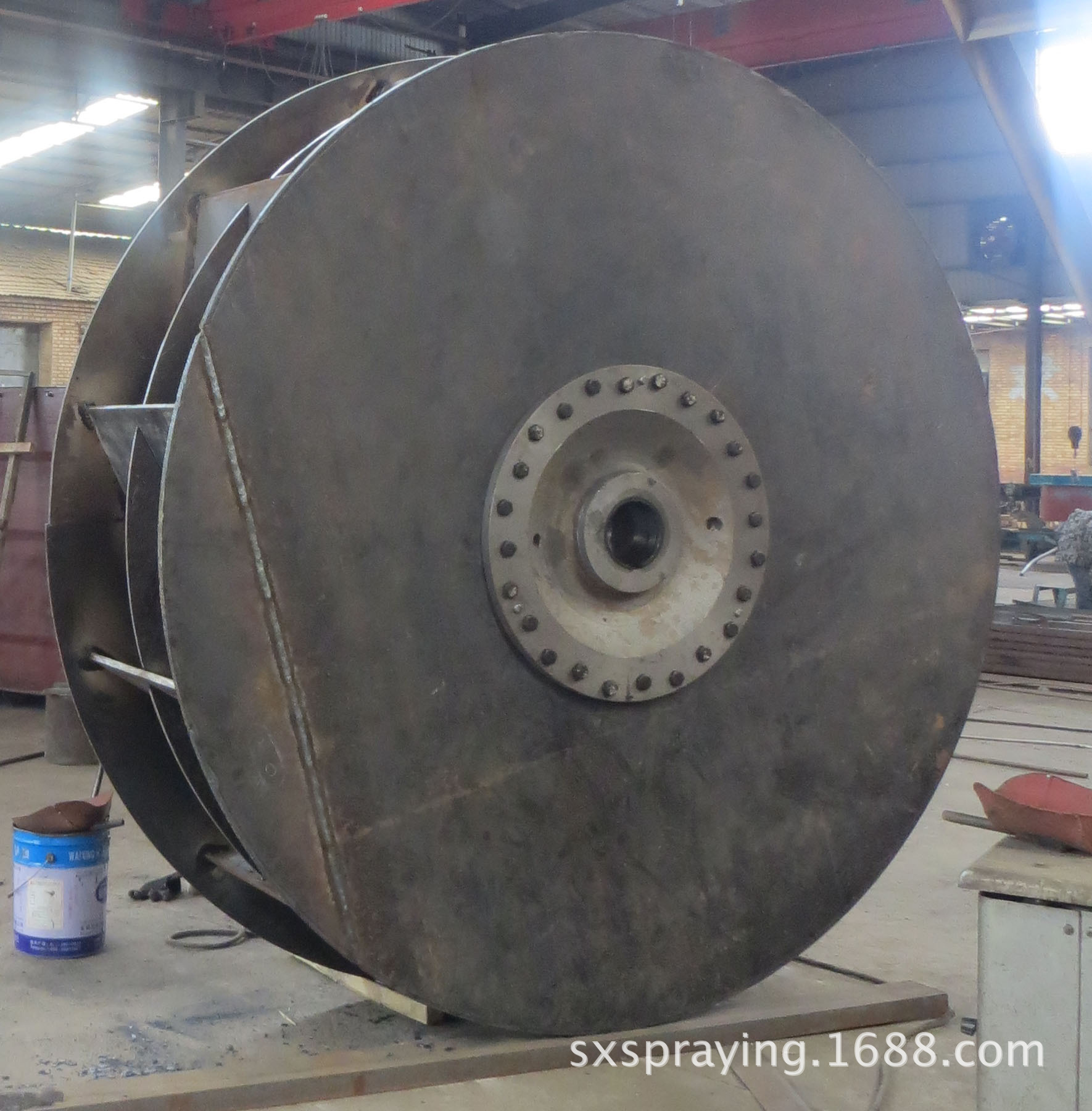

喷涂风机即将喷涂技术应用于风机叶片。增压轴流式风机叶轮在工作中受到煤粉等的冲磨和烟气等的侵蚀，容易发生磨蚀。为延长叶轮寿命，
通过电弧喷涂的方法在叶片的工作面上形成特殊材料的喷涂层，使叶轮表面具有耐磨、耐蚀等性能。
喷涂工艺：
1.表面粗糙化：采用喷砂方法，选用的喷砂材料为金钢砂，粒径在2.0～4.0mm，粒度1mm左右。用于喷砂的空气为无水、无油的洁净压缩空气，空气压力为0.5～0.7MPa，流量为1.6～2.0m3/ min；喷砂前应将叶片温度提高到 100℃ 左右，喷砂后叶片表面粗糙度值 Ra=3.2～12.5μm。
2.喷涂工作层：风机叶轮叶片工作层的厚度一般较大，应采取逐次加厚的方法进行喷涂，每次喷涂的厚度应≤0.15mm，工作层的厚度一般≤1～2mm，喷枪与叶片距离150～200mm。电弧电压一般35～37V，电流200～250A。
3.喷焊后封孔处理：风机叶片一般用酚醛树脂封孔剂，因为固化后的酚醛树脂具有良好的耐有机溶剂和弱酸的能力，使用温度为 150 ～200℃，最后喷上油漆完成工作。
公司主营业务：
★等离子喷涂设备、超音速火焰（HVOF）喷涂设备、电弧喷涂设备、火焰喷塑设备研发、生产和销售
★炊具导磁导热喷涂生产线及设备★进口热喷涂设备代理★热喷涂材料生产销售★热喷涂涂层加工
★不粘胶涂层喷涂★瓦楞辊、轧棍、电晕辊涂层喷涂加工★镀膜靶材生产线交钥匙工程及技术服务
★锅炉喷涂施工★转炉烟罩、烟道喷涂★各类机械磨损表面修复★印刷机滚筒、石油、化工、冶金等机械设备的修复和现场施工。
广州三鑫金属科技同时承接大型表面喷涂工程和机械再制造加工,及航空航天舰舶船表面修复技术。长期致力于CFB锅炉防磨防腐喷涂工程户外施工，拥有热喷涂一级施工资质，是中国热喷涂协会高级会员。可提供优质的超硬防磨、防高温 、绝缘涂层、专用长效防腐喷涂层。拥有美国进口的普莱克斯PRAXAIR超音速（JP8000 HVOF）喷涂、美国Miller（米勒）等离子设备数十台，实力承接各种表面工程领域的抗腐损、防腐蚀、抗高温、抗汽蚀等功能硬面复合涂层及磨损件修复等热喷涂加工项目。
